有網友留言咨詢：“消防泵壓力表讀數為零，正常嗎？”

　　通過查詢國家標準《消防給水及消火栓系統技術規范》 GB50974-2014，可以了解到規范中有4處提到壓力表設置，具體如下：

　　消防水泵吸水管、消防水泵出水管壓力表：

　　5.1.17 消防水泵吸水管和出水管上應設置壓力表，并應符合下列規定：

　　1 消防水泵出水管壓力表的最大量程不應低于其設計工作壓力的2倍，且不應低于1.60MPa；

　　2 消防水泵吸水管宜設置真空表、壓力表或真空壓力表，壓力表的最大量程應根據工程具體情況確定，但不應低于0.70MPa，真空表的最大量程宜為-0.10MPa；

　　3 壓力表的直徑不應小于100mm，應采用直徑不小于6mm的管道與消防水泵進出口管相接，并應設置關斷閥門。

　　12.3.2 消防水泵的安裝應符合下列要求：

　　8 消防水泵出水管上應安裝消聲止回閥、控制閥和壓力表；

　　壓力測試裝置：

　　5.1.11 一組消防水泵應在消防水泵房內設置流量和壓力測試裝置，并應符合下列規定：

　　1 單臺消防給水泵的流量不大于20L/s、設計工作壓力不大于0.50MPa時，泵組應預留測量用流量計和壓力計接口，其他泵組宜設置泵組流量和壓力測試裝置；

　　總出水管壓力表：

　　12.3.2 消防水泵的安裝應符合下列要求：

　　8 消防水泵出水管上應安裝消聲止回閥、控制閥和壓力表；系統的總出水管上還應安裝壓力表和壓力開關；安裝壓力表時應加設緩沖裝置。壓力表和緩沖裝置之間應安裝旋塞；壓力表量程在沒有設計要求時，應為系統工作壓力的2倍～2.5倍；

　　《消防給水及消火栓系統技術規范》 GB50974-2014并沒有對消防水泵出水管上設置壓力表位置作出明確規定，實踐中一般多設置在消防水泵出水管消聲止回閥前。

　　消防水泵出水管壓力表應設置在止回閥的上游部位：

　　圖示1：消防水泵-進出管路主要部件圖

　　注1：水泵吸水管路主要部件的安裝次序，通常是控制閥、過濾器（如有）、壓力真空表、撓性接頭、偏心異徑管、水泵吸水口。

　　注2：水泵出水管路主要部件的安裝次序，通常是水泵出水口、同心異徑管、撓性接頭、壓力表、止回閥、控制閥、流量計和防超壓裝置接口等。

　　一、壓力表設置在水泵出口止回閥的前面，是準確檢測水泵出水口壓力的需要：

　　在水泵出口設置壓力表，其目的是準確監測水泵壓力，如設置在止回閥的后面（下游段），由于止回閥存在一定壓力損失，會導致水泵出口壓力檢測不準確。

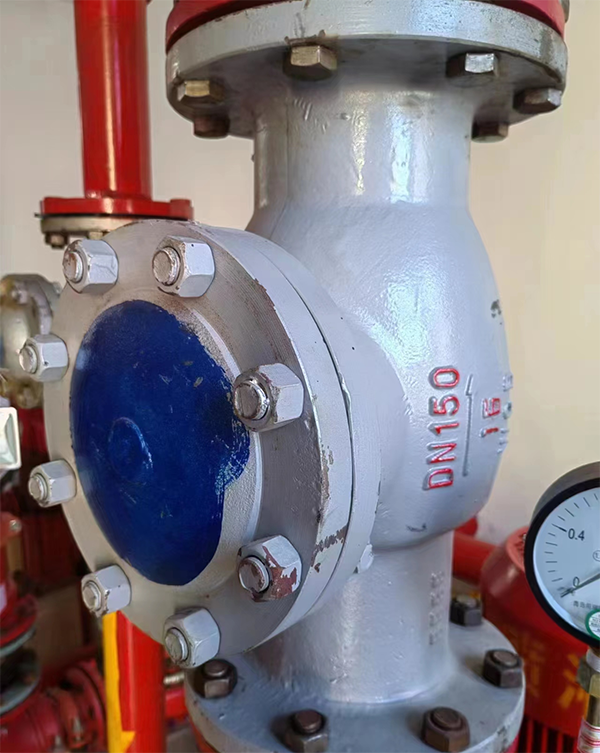

　　注：水泵出口通常采用水錘消除止回閥，壓力損失較大。

　　二、壓力表設置在水泵出口止回閥的前面，是日常維護管理的需要：

　　1、通常情況下，止回閥下游段管路與高位水箱、穩壓裝置相通，平時承受較大壓力，壓力值甚至可能與水泵揚程相當，如將壓力表設置在止回閥后部（下游段），壓力表直接承受高位水箱和穩壓裝置的壓力，必定無法準確顯示水泵出口壓力，水泵試運行時，無法實時監測水泵出口壓力的變化情況。

　　根據相關標準要求，每周、每月均應對水泵進行測試，只有將壓力表設置在止回閥前面（上游段），方便有效監測水泵啟動時的升壓情況。

　　2、反例：

　　圖示2、圖示3的壓力表設置在止回閥下游，壓力表受高位水箱和穩壓裝置影響，無法準確顯示水泵出口壓力，不能有效監測水泵出口壓力。

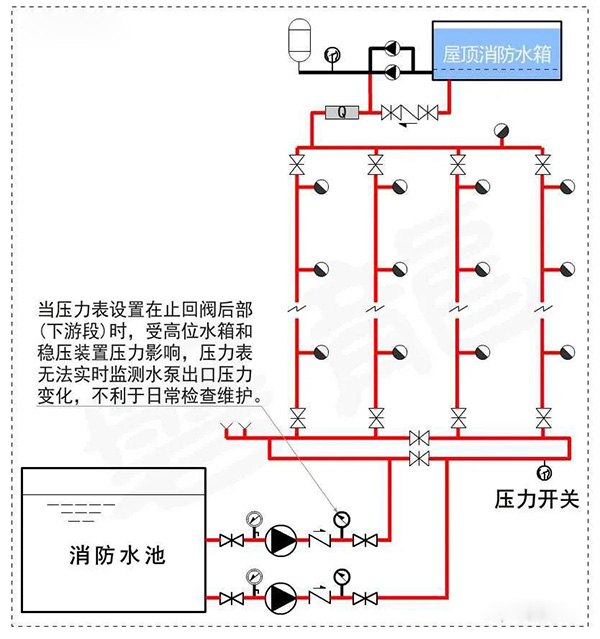

　　圖示2：消火栓系統

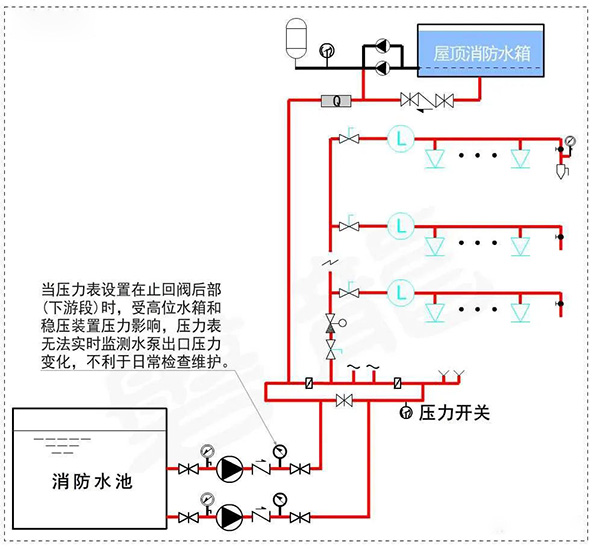

　　圖示3：自動噴水滅火系統

　　3、正例：

　　圖示4、圖示5的壓力表設置在止回閥的前面（上游）,不受高位水箱和穩壓裝置的影響，可準確觀測水泵啟動時的壓力變化過程。

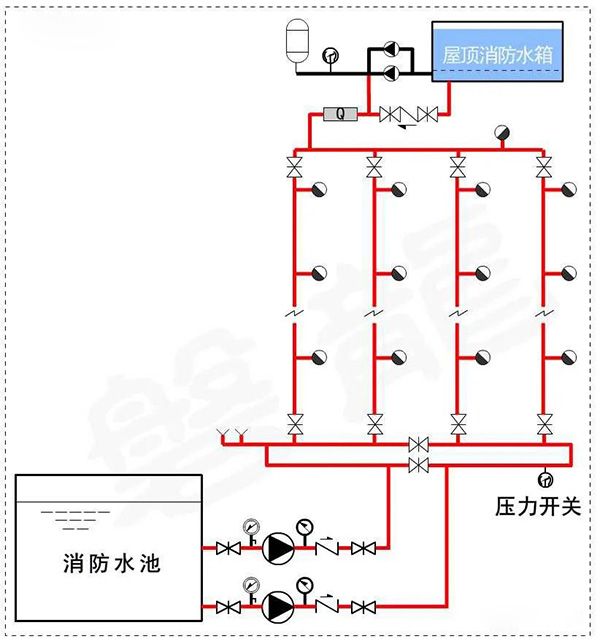

　　圖示4：消火栓系統

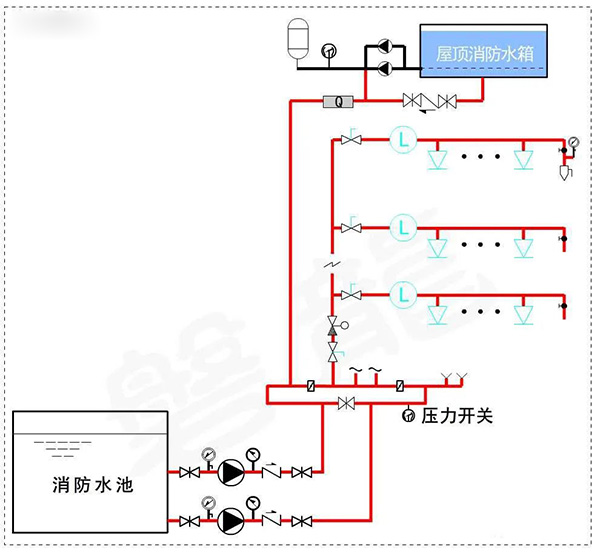

　　圖示5：自動噴水滅火系統

　　4、每周、每月水泵測試，是日常維護管理的基本要求：

　　注：根據《消防給水及消火栓系統技術規范》（GB50974-2014）規定：“每周應模擬消防水泵自動控制的條件自動啟動消防水泵運轉一次，每月應手動啟動消防水泵運轉一次“。實際應用中，需觀測水泵啟動時的出口壓力變化，如將壓力表設置在止回閥后面，由于受高位水箱和穩壓裝置影響，將難以有效觀測啟泵時的升壓情況。

　　——本節節選自公眾號：消防資源網，作者：石崢嶸

　　出水管壓力表、壓力測試裝置、總出水管壓力表，設置目的（作用）及能否相互取代？

　　消防泵出水管壓力表反映消防泵工作情況和壓力情況，在安裝、調試及維保工作中，不能缺少。停泵狀態下，壓力僅僅是消防水池水位的壓力，很低。測試啟泵時，能一目了然觀察到啟泵過程的壓力變化，當壓力變化異常時方便及時停泵檢查，避免事故。

　　壓力測試裝置是設置在測試管路上的，用于消防泵組流量、壓力測試的不可缺少的檢測儀器（表）。

　　消防泵總出水管壓力表是用于觀察系統側壓力，因此必須設在止回閥后，平時未啟泵狀態，壓力表的壓力反映的是系統管網的壓力（屋頂水箱或穩壓泵組壓力），也反映系統管網漏水情況，在消防泵自動啟動調試過程中，也可檢驗壓力開關啟泵動作參數的準確程度，在滅火狀態下，可以觀察到系統管網壓力情況，同時也可結合消防泵出水管壓力表，判斷是否存在悶泵零流量運行（接合器接入消防車），判斷出水管控制閥是否關閉（給水側壓力高于系統側），等等，為消防指揮員提供滅火系統心臟運行信息，便于及時反應。

　　從三者的功能上，可以看出，出水管壓力表、壓力測試裝置與總出水管壓力表是不能相互代替的。壓力測試裝置不能代替出水管壓力表，出水管壓力表能否代替壓力測試裝置？

　　物聯網消防泵組由于是自動測試，出水管壓力表肯定不能代替測試管路上的壓力傳感器；二用一備消防泵組，需要測試泵組的總流量和總壓力時，每臺運行消防泵出口的壓力表壓力與總壓力有可能是不一致的，存在壓力差（需要避免），兩者必須同時并存，才能發現問題，因此也不能相互取代。

　　當采用一用一備消防泵組，且人工檢測時，雖然可利用出水管壓力表測量消防泵揚程，但是，一般的的流量檢測裝置架空敷設，與消防泵有一定距離，宜在流量計邊上設置壓力表（或傳感器），流量壓力檢測時，一人可以同時觀察各個工況的流量和壓力數據，若取消專用壓力檢測裝置，需要一人觀察流量計，一人觀察壓力表，比較費人工。另外，壓力檢測裝置也需要定期調校，采用出水管壓力表代替壓力檢測裝置，增加調校工作量。
