項目概況

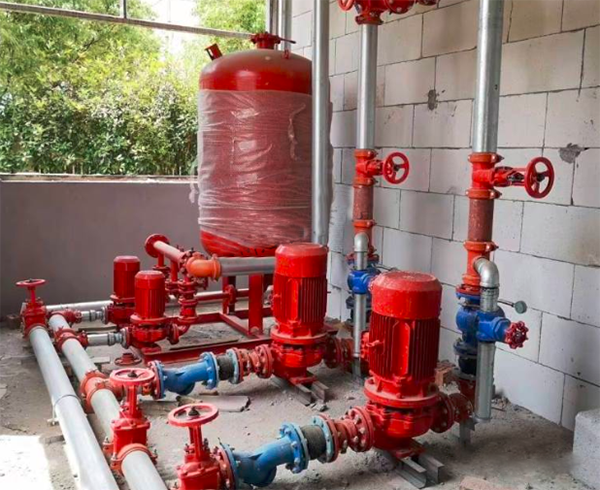

某工程為一類高層公共建筑，建筑高度為49.6米，消防泵房設置于地下一層，泵房地面標高為-6.0m。建筑周邊有兩路市政給水，可滿足室外消防給水水量、壓力要求。本工程設置室內消火栓給水系統、自動噴水滅火系統，在屋頂設高位消防水箱，屬采用穩壓泵穩壓的臨時高壓消防給水系統。

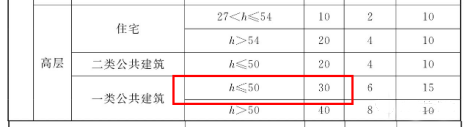

室內消火栓系統為建筑高度小于50m的一類高層公共建筑，通過查表可知室內消火栓設計流量為30L/s 。
室內消火栓系統消防水泵參數確定
根據《消防給水及消火栓系統技術規范》GB 50974-2014 第10.1.7條，消防水泵或消防給水所需要的設計揚程或設計壓力計算公式:
計算得到室內消火栓系統水泵設計揚程 P=92.75m。
因此得出本工程室內消火栓消防水泵的參數為：流量Q=30L/ s，揚程H=92.75
可選用消防水泵參數
Q=30L/ s, H=1. 0MPa , N=90kW; 零流量時的工作壓力為1. 09MPa。
吸水管管徑確定
根據《消防給水及消火栓系統技術規范》GB 50974-2014 控制吸水管流速流速為1.0m/s～1.2m/s， 經過水力計算，水泵吸水管徑采用DN200。
室內消火栓系統穩壓設施參數確定
穩壓泵設置于地下消防泵房，一用一備，根據《消防給水及消火栓系統技術規范》GB 50974-2014 第5.3.2條，取穩壓泵設計流量Q=1L/s。
消防給水系統設置下置式穩壓泵時，宜設置電氣控制的方式防止穩壓泵頻繁啟停，系統設置的下置式穩壓泵設計揚程Po 、啟泵壓力P1、停泵壓力P2與消防水泵揚程P、消防水泵零流量時出口壓力Pmax以及市政管網壓力Ps關系見表1。
穩壓泵設計揚程為消防水泵零流量壓力（1. 09MPa）加0.07MPa ,得出H=1.16MPa。即本工程室內消火栓系統穩壓泵的流量Q=1L/s，揚程H=1.16MPa。
