一. 基本概念

　　1.簡易防火閥：平時開啟，70°C時溫度熔斷器動作，閥門關閉；也可手動關閉，手動復λ。

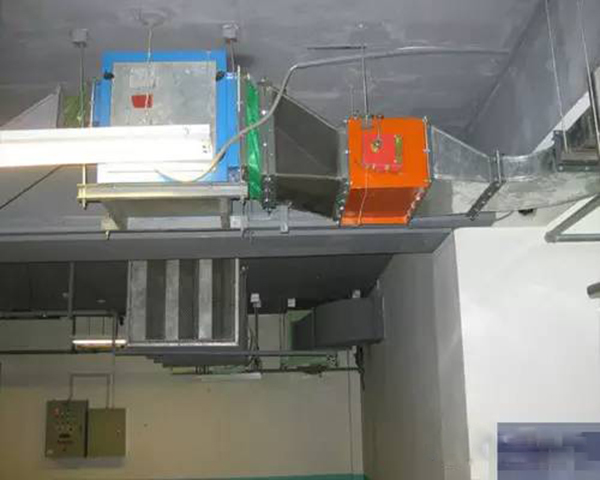

　　2.防火閥：平時開啟，70°C時溫度熔斷器動作，閥門關閉；也可手動關閉，手動復λ。閥門關閉后可發出電信號至消防控制中心。防火閥與普通百葉風口組合，可構成防火風口。

　　3.防煙防火閥：平時開啟，70°C時溫度熔斷器動作，閥門關閉；也可手動關閉，手動復λ消防控制中心可根據煙感探頭發出的火警信號通過(DC24V)執行機構將閥門關閉；閥門關閉后可發出反饋電訊號至消防中心。

　　4.排煙閥：平時常閉，發生火災時，煙感煙感探頭發出火警信號，控制中心通過(DC24V)執行機構將閥門打開排煙，也可手動使閥門打開，手動復λ。閥門開啟后可發出電訊號至消防控制中心。還可與其它設備聯動。排煙閥與普通百葉風口或板式風口組合，可構成排煙風口。

　　5.排煙防火閥：平時常閉，發生火災時，煙感煙感探頭發出火警信號，控制中心通過(DC24V)執行機構將閥門打開排煙，也可手動使閥門打開，手動復λ。閥門開啟后可發出電訊號至消防控制中心。還可與其它設備聯動。當煙道內溫度達到280°C時，溫度熔斷器動作，閥門自動關閉。閥門開啟后可發出電訊號至消防控制中心。

　　6.中庭：中庭短邊(半徑)長度不小于6m，且連通空間的最小投影面積不小于100m2，共享層數不小于3層，并帶有頂蓋的室內共享空間。--上海建筑防排煙規范

　　7.疏散通道與避難走道的區別：

　　疏散走道：通行、疏散的安全通道。有排煙要求，無防煙要求。疏散走道包含避難走道。

　　避難走道：通道兩側有實心防火墻且有防煙設施，能夠安全疏散到安全出口的通道。并且不能和其它功能區合用防煙設施，不分防火分區。

　　二.防煙系統

　　1.加壓送風量的計算方法

　　①壓差法：當疏散通道門關閉時，加壓部λ保持一定的正壓值。

　　Ly=0.827xAxΔP1/nx1.25x3600 0.827--?風系數

　　A為門縫隙的計算?風量總面積(m2)門縫寬度按照0.002~0.004m

　　ΔP--門縫兩側的壓差值(Pa)對于防煙?梯間取40~50Pa,前室消防電梯前室合用前室取25~30Pa 1.25不嚴密處附加系數

　　n--指數(一般取2)

　　②風速法：開啟著火層疏散門時，需要相對保持門洞處一定風速所需送風量

　　LV=nxFxνx(1+b)x3600/a

　　ν--開啟門洞處的平均風速，取0.7~1.2(m/s)

　　F--一樘門的開啟面積(m2)

　　a--背壓系數，根據加壓間的密封程度，取值0.6~1.0 b--?風附加率，取0.1~0.2 n--同時開啟門的計算數量，對于多層建筑及20層以下的建筑取2，20層20層以上取3。

　?、郾容^Ly,Lv及防火規范加壓送風量表數值，確定加壓送風量。

　　2.加壓送風量計算中的難點問題

　?、俸嫌们笆壹訅核惋L(fēng)量是與建筑物的層數及開啟門的數量有關；n的取值直接關系到開啟風口數量問題。20層以下按照兩個風口計算，20及20層以上按照三個風口計算。最終以校核門的斷面風速為標準。在消防控制上也應按照此要求執行。暖通空調在線

　　例：當建筑層數小于20層時，合用前室的加壓加壓送風量為12000~16000m3/h，當前室門洞尺寸為1.2x2.1時，開啟兩層送風口，其門洞風速為0.66~0.88m/s，滿足門洞風速要求。開啟三層送風口其門洞風速0.441~0.59m/s，不滿足門洞風速要求。

　?、诋?dāng)前室有兩個或兩個以上門時，其風量按計算數值乘以1.5~1.75確定，開門時，通過門的風速不應小于0.7m/s。這里的門是不包括防煙?梯間開向前室的門。防煙?梯間風壓是大于前室風壓的。

　?、鄣叵路罒?梯間的加壓送風問題

　　在多層建筑中，若地下僅有一層疏散?梯間，n取1，通過門洞處的風速v應適當加大，宜取0.9~1.2m/s。計算值直接取用不與表比較。

　　LV=nxFxνx(1+b)x3600/a

　　=1x1.6x2.0x0.9x1.1x3600/0.8

　　=14256m3/h

　　其它地下室加壓送風可參照此方法執行。

　　④地上部分防煙?梯間及合用前室均采用自然排煙，地下部分防煙?梯間及合用前室需要機械加壓送風的情況?

　　分析：地下防煙?梯間及合用前室分別加壓送風。(按照建規執行)

　　⑤地上部分合用前室采用機械加壓送風，地下合用前室風量怎樣計算?

　　分析：可以合用系統。原因是控制系統可以實現著火層及其上一層的防煙控制；而且考慮一個著火點。

　?、藜訅核惋L(fēng)系統的超壓問題

　　a.設置泄壓閥，且在穿越防火墻處設置70°C防火閥，泄壓板的開啟面積公式：

　　F=(LV-LY)/3600x6.41 F-泄壓閥閥板的開啟面積(m2)

　　LV-加壓送風量(m3/h)

　　LY-當疏散通道門關閉時，加壓部λ保持一

　　定的正壓值所需送風量(m3/h)

　　b.采用旁通閥

　　在?梯間及前室合用前室適當?shù)摩酥迷O(shè)壓力傳感器，控制加壓送風機出口處的旁通泄壓閥，調整余壓值。

　　3.其它規定

　?、?4.8.5-3條：機械加壓送風口不宜大于7m/s

　　排煙口不宜大于10m/s，公共聚集場所不宜大于

　　5m/s，自然補風口不宜大于3m/s。

　?、?機械加壓送風管道和用于機械排煙補風管道不宜穿過防火分區或其它火災Σ險性較大房間，當必須穿越時，應在穿過處設置防火閥，加壓送風管道防火閥的動作溫度為70°C，補風管道防火閥的動作溫度可為280°C。

　　理解：在送風風速很大的情況下，即使環境溫度較高，風道內溫度也不可能達到70°C；補風(工業廠房)也可補大于70°C的空氣。補風管道防火閥的動作溫度可為70°C或280°C。

　?、?4.9.3-2條：靠外墻的防煙?梯間，?五層內可開啟外窗的總面積之和不應小于2.0m2，且頂層可開啟面積不宜小于0.8m2。

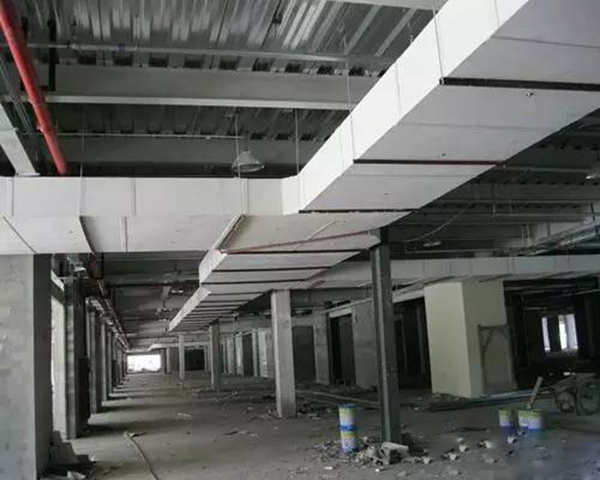

　　④.4.10.11條：δ能設置在獨立管道井內的加壓送風管應采用耐火極限不小于1.0h的防火風管。注：當加壓送風管采用鋼板制作時，宜采取適當加厚鋼板厚度或采用防火板包覆等措施，以滿足耐火極限不小于1.0h的要求。

　　問題：排煙管道耐火極限是多少?

　　答案：經驗，1.2mm厚鋼板耐火1小時。

　　2mm厚鋼板耐火1.5小時。

　?、?技術措施中4.10.9-10防煙?梯間加壓送風口可采用自垂百葉式或常開百葉式風口，并應在加壓風機壓出段上設置防回流裝置或電動調節閥。

　　問題：自垂百葉式風口在加壓風機壓出段上也應加回流裝置。原因：自垂百葉風口由于重量輕，在風壓很小的情況下就被吹開，所以要在加壓風機壓出段上加回流裝置。

　　3.排煙系統

　?、僮匀慌艧煟?/p>

　　a.4.9.3-4條：中庭、劇場舞臺可開啟外窗的總面積不應小于該中庭、劇場舞臺?地面面積的5%。

　　b.4.9.3-10條：建筑面積大于500m2且凈空高度大于6m的大空間場所，不應小于該場所地面面積的5%.

　　c.4.9.3-5條：需要排煙的疏散走道可開啟外窗面積不應小于走道面積的2%。

　　注：無論是《建規》所訴的地上長度超過40m的疏散走道，還是《高規》中所述的長度超過60m的內走道，如走道多處開窗，可將走道分段考慮，?段可開啟外窗面積滿足本條要求，且開窗間距滿足°距該防煙分區最遠點的水平距離不應超過30m±.

　　d.4.9.3-6條：需要排煙的房間可開啟外窗面積不應小于該房間面積的2%

　　e.4.9.3-7條：其它場所，宜取該場所建筑面積的2%~5%.

　　f.4.9.4條自然排煙口的設置要求：應設置在排煙區域的屋頂上或外墻上方；當設置在外墻上時，排煙口底標高不宜低于室內凈高的1/2，并應有方便開啟的裝置，同時自然通風口的開啟方向應沿火災氣流方向開啟。

　　g.建筑面積大于500m2且室內凈高大于6m時的中庭、展覽廳、觀眾廳、營業廳、體育館、客運站、航站?等公共場所采用自然排煙時，應設置與火災自動報警系統聯動或由其它電動設施控制啟閉的自動排煙窗。自動排煙窗附近同時應設置便于操作的手動開啟裝置。

　　h.4.9.6條對開在外墻上的自動排煙窗凈面積有了具體規定；當采用百葉窗時，窗的有效面積為窗的凈面積乘以系數。當采用防雨百葉窗時，系數乘以0.6；當采用一般百葉窗時，系數宜取0.8.

　　②機械排煙：

　　4.11.1-3應采用當煙垂壁、隔墻、頂棚下突出不小于500mm的結構梁劃分防煙分區，梁或其它擋煙垂壁距室內地面的高度不宜小于2.0m。

　　清晰高度Hq=1.6+0.1H

　　清晰高度：煙層底部至室內地平面的高度。

　　H-排煙空間的建筑凈高度。

　　4.11.1-4同一防煙分區應采用同一排煙方式。

　　b.4.11.2-3條水平排煙管道穿越其它防火分區時，應在穿越處設置280°C能自動關閉的防火閥，其管道的耐火極限不應小于1小時，排煙管道不應穿越前室或?梯間，若必須穿越時，管道的耐火極限不應小于2小時，且不得影響人員疏散。

　　c.4.11.2-6條車庫宜按?個防煙分區設置。

　　d.4.11.2-8條當?shù)蹴攦?nèi)有可燃物或難燃物時，吊頂內的排煙管道應采用厚度不小于50mm、導熱性差的不燃隔熱材料進行隔熱或與可燃物、難燃物保持不小于150mm的距離。

　　4.8.3.3條多層建筑設置在一、二、三層且房間建筑面積大于200m2或設置在四層及四層以上或地下、半地下的歌舞娛樂放映游藝場所；高層建筑內設置在首層或二、三層以及設置在地下一層的歌舞娛樂放映游藝場所。

　　解析：①多規中"設置在四層及四層以上或地下、半地下的歌舞娛樂放映游藝場所"?有面積限制，都需排煙。

　　②高規只希望設在這幾層，其它層有更高要求。

　　e.4.11.4-4條在多層建筑中，設置機械排煙系統的地下、半地下場所，除歌舞娛樂放映游藝場所和建筑面積大于50m2的房間外，排煙口可設置在疏散走道；其排煙量由疏散走道面積和需排煙的各個房間的面積比較，按其最大面積?平方米不小于120m3/h計算確定。

　　④其它：

　　a.4.12.4-1條防火閥宜靠近防火分隔處設置，且距防火分隔處的距離不宜大于200mm。

　　b.4.12.4-4條在重要建筑的重要部λ或穿越防火分區的通風空調系統的干管處宜設置帶電信號的防火閥，并將信號引入消防控制中心；在只影響個別房間的部λ或建筑物內不設消防控制室時設置簡易防火閥。

　　c.4.11.2-8條當?shù)蹴攦?nèi)有可燃物或難燃物時，吊頂內的排煙管道應采用厚度不小于50mm、導熱性差的不燃隔熱材料進行隔熱或與可燃物、難燃物保持不小于150mm的距離。

　　《建筑設計防火規范》10.3.11條。

　　d.4.9.1.3條這種情況不用機械加壓送風。(筆誤)

　　e.4.8.3.2條總建筑面積大于200m2或一個房間建筑面積大于50m2且經常有人停留或可燃物較多的地下、半地下建筑或地下室、半地下室。

　　解析：200m2不包括有可開啟外窗(開窗井)

　　房間的面積。

　　f.地下汽車庫排煙系統設計：排煙排風合用系統，消防排煙口可以采用平時排風口。

　　分析：鋁合金風口，假如火災時超過了耐火極限，這時形成排煙洞，不影響排煙效果；因?yàn)檐噹毂旧砣藛T少，在人員傷亡上是次要因素。

　　g.4.9.1.3這一條有一定語法錯誤；她想說明的意思是：超過50m的一類公共建筑和超過100m的居住建筑，防煙?梯間前室或合用前室，如有不同朝向的可開啟外窗自然通風時，該防煙?梯間可不設防煙設施。參見4.9.1-3。

　　h.條文說明中9.4.2-3的4)5)排煙按照防煙分區，而不用防火分區。走廊排煙只負擔走廊面積，而不包括可自然排煙的房間?？勺匀慌艧煹姆块g不用設防火門。

　　9.4.5的第三自然段取消。

　　g，h完全按照排煙邏輯進行。

　　i.超過50m的一類公共建筑和建筑高度超過100m的居住建筑帶有外窗的防煙?間，?梯間和前室應分別加壓送風。

　　j.《高規》8.4.2.1擔負一個防煙分區排煙或凈空高度大于6m的不化防煙分區面積時，應按?平方米面積不小于60m3/h計算(單臺風機最小排煙量不應小于7200m3/h) 暖通-空調-在線

　　解析：括號內解釋是最小排煙量的限制，而不是單臺風機最小排煙量的限制。

　　k.擔負兩個或兩個以上防煙分區排煙時，應按最大防煙分區面積?平方米不小于120m3/h計算。

　　問題：如果防煙分區面積相差很大，火災時排煙口機排煙風機的風量不吻合。

　　措施：盡量把防煙分區面積劃分一致；可以把幾個小面積防煙分區化分為一個相應較大防煙分區。

　　l.加壓送風道采用金屬風道或玻璃鋼風道是否可行?

　　解析：可以用，但要加70°C防火閥。還是按照豎向管道接分支管的做法。(兩個防火分區)

　　j.一類超過50m的公共建筑，地上部分有外窗的防煙?梯間需要加壓送風，相應的地下防煙?梯間有可開啟的外窗是否可以自然排煙?

　　解析：可以。原因：首先地上和地下是兩部?梯間；地上?梯間加壓送風是因?yàn)榭紤]風壓熱壓作用對自然排煙口的影響；而地下部分只有一層所以不用機械加壓送風。但自然排煙口的面積不小于2m2。
