閥件在很多設備中必不可少，也扮演著非常重要的角色。本期我們就一起來了解下暖通系統中最常見的一些閥件。

　?。▓D片不對應文中任何具體產品信息）

　　四通閥

　　四通閥，液壓閥術語，是具有四個油口的控制閥。

　　四通閥工作原理：

　　當電磁閥線圈處于斷電狀態，先導滑閥在右側壓縮彈簧驅動下左移，高壓氣體進入毛細管后進入右端活塞腔，另一方面，左端活塞腔的氣體排出，由于活塞兩端存在壓差，活塞及主滑閥左移，使排氣管與室外機接管相通，另兩根接管相通，形成制冷循環。

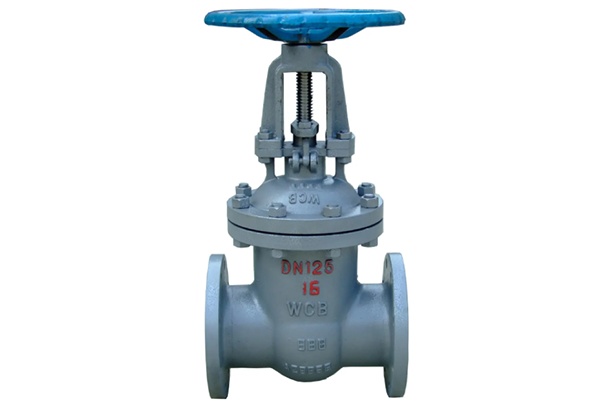

　　閘閥

　　閘閥(gatevalve)是用閘板作啟閉件并沿閥座軸線垂直方向移動，以實現啟閉動作的閥門。

　　閘閥特點：

　　閘閥只能全開和全關，啟閉件是閘板，運動方向與流體方向相垂直，方形工字閘閥兩個密封面形成楔形、楔形角隨閥門參數而異，通常為5°，介質溫度不高時為2°52‘。改善閘閥的工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。

　　熱力膨脹閥

　　熱力膨脹閥是通過控制蒸發器出口氣態制冷劑的過熱度來控制進入蒸發器的制冷劑流量。

　　熱力膨脹閥作用：

　　熱力膨脹閥實現冷凝壓力至蒸發壓力的節流，同時控制制冷劑的流量;熱力膨脹閥可以最佳的方式給蒸發器供液，保證蒸發器出口制冷劑蒸汽的過熱度穩定，感溫包必須與壓縮機的吸氣管良好的接觸從而準確的感應壓縮機的吸氣溫度，通常充注著與制冷系統內部相同的制冷劑，從而實現通過感溫包反饋回來的壓力即是壓縮機吸氣溫度對應的該種類型制冷劑的飽和壓力；通過膨脹閥確保了在運行環境發生變化時(比如熱負荷變化)，實現蒸發器最優及最佳的供液方式，感溫包的充注量只根據在某一特定的溫度下完全感溫包內液態制冷劑完全蒸發來進行修正的，這就等于給作用在膨脹閥膜片上方感溫包反饋回來的壓力規定了一個上限，因為如果管壁表面溫度繼續增高，只會增加感溫包內部氣態制冷劑的溫度(處于過熱狀態)，而壓力基本上不再改變。

　　減壓閥

　　減壓閥是一種自動降低管路工作壓力的專門裝置，它可將閥前管路較高的水壓減少至閥后管路所需的水平。

　　減壓閥作用：

　　減壓閥的基本作用原理是靠閥內流道對水流的局部阻力降低水壓，水壓降的范圍由連接閥瓣的薄膜或活塞兩側的進出口水壓差自動調節。

　　減壓閥構造類型：

　　減壓閥的構造類型很多，以往常見的有薄膜式、內彈簧活塞式等。

　　減壓閥通常有DN50～DN100等多種規格，閥前、后的工作壓力分別為＜1MPa和0．1～0．5MPa，調壓范圍誤差為±5％～10％。

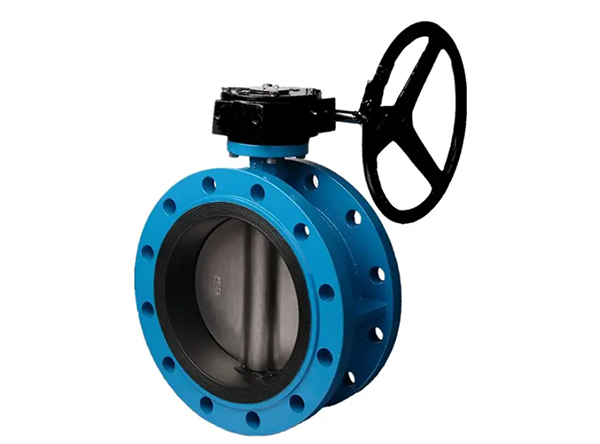

　　蝶閥

　　蝶閥定義：

　　又名翻板閥，是一種調節閥，是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流作用。

　　蝶閥應用：

　　蝶閥可用于低壓管道的開關控制，適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截斷介質的流動。

　　蝶閥分類：

　　手柄蝶閥、渦輪蝶閥、氣動蝶閥、電動蝶閥等。

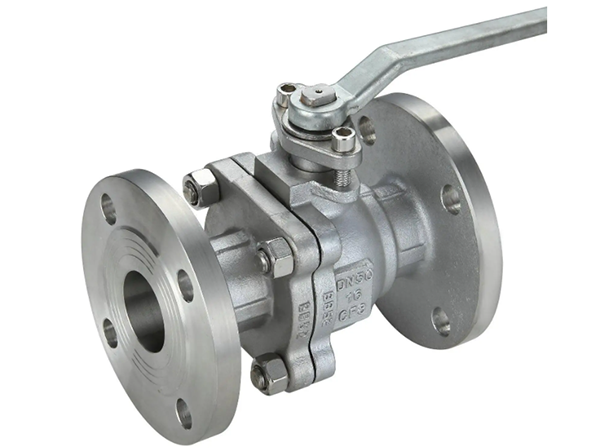

　　球閥

　　球閥定義：

　　球閥指的是用帶圓形通孔的球體作啟閉件，球體隨閥桿轉動，以實現啟閉動作的閥門。標準GB/T21465-2008《閥門術語》中定義為：啟閉件(球體)由閥桿帶動，并繞方工球閥作軸線作旋轉運動的閥門。

　　球閥工作原理：

　　利用亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。

　　球閥分類：

　　氣動球閥，電動球閥，手動球閥。

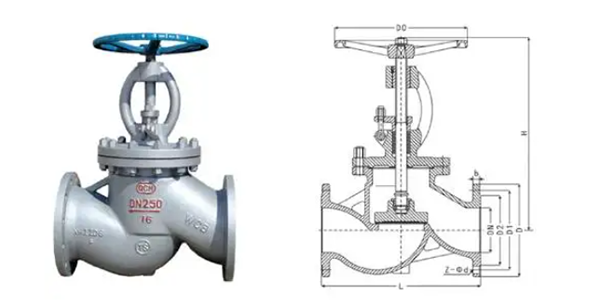

　　截止閥

　　截止閥定義：

　　截止閥(stop valve、GlobeValve)，又稱截門閥，屬于強制密封式閥門，是使用最廣泛的一種閥門之一。

　　截止閥原理：

　　截止閥依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通，因只許介質單向流動，所以安裝時有方向性。截止閥可分為直流式截止閥、角式截止閥、柱塞式截止閥、上螺紋閥桿截止閥、下螺紋閥桿截止閥等，它們具有耐用、開啟高度不大、制造容易、維修方便，不僅適用于中低壓，而且適用于高壓的特點。

　　截止閥優點：

　　1.結構簡單，制造和維修都比較方便。

　　2.行程小，開啟和關閉時間短。

　　3.密封性能好，使用壽命長。此外截止閥也有不足之處，如調節性能差，開關所需力氣較大，不適合有顆粒，粘度大，易結焦的介質。

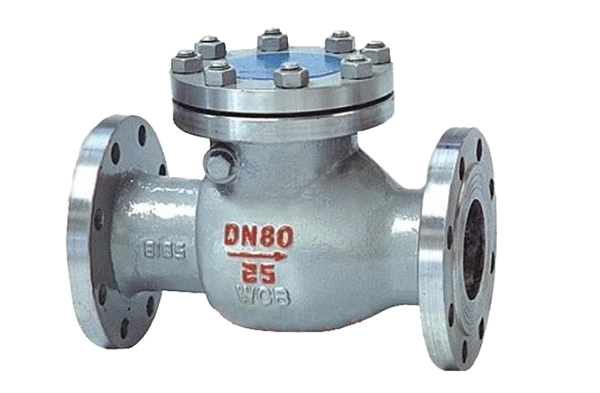

　　止回閥

　　止回閥定義：

　　止回閥又叫單向閥或者逆止閥。主要作用是防止管路中的介質倒流。其啟閉件依靠介質流動的力量自行開啟或者關閉。止回閥只允許介質從一個方向向另一個方向流動，不允許逆流，防止事故發生，所以止回閥又叫做逆止閥。

　　安裝注意事項：

　　止回閥與其它閥門在外觀上最大的區別就是止回閥沒有閥軸，不用人工操作或者電動控制。在安裝時，應注意不要讓止回閥承受重量，大型止回閥獨立支撐；介質流動的方向要與閥門箭頭上的方向一致。

　　止回閥分類：

　　止回閥按照結構可分為升降式，旋啟式，蝶式和隔膜式。

　　按照連接方式分為螺紋連接，法蘭連接和焊接三種。

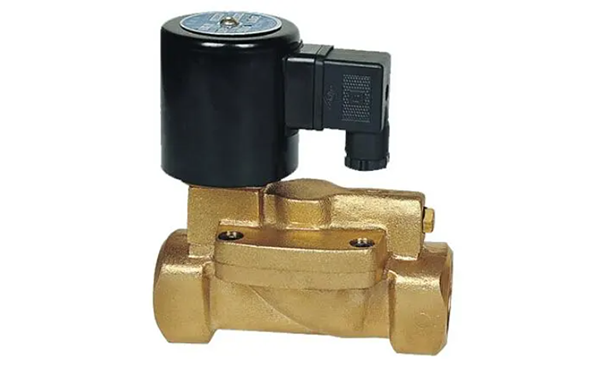

　　電磁閥

　　電磁閥定義：

　　電磁閥是用來控制流體的自動化基礎元件，屬于執行器；并不限于液壓，氣動。電磁閥用于控制液壓流動方向，工廠的機械裝置一般都由液壓鋼控制，所以就會用到電磁閥。

　　電磁閥工作原理：

　　電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油鋼的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。

　　電磁閥應用：

　　電磁閥(Electromagnetic valve)是用電磁控制的工業設備，是用來控制流體的自動化基礎元件，屬于執行器，并不限于液壓、氣動。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。電磁閥有很多種，不同的電磁閥在控制系統的不同位置發揮作用，最常用的是單向閥、安全閥、方向控制閥、速度調節閥等。

　　安全閥

　　安全閥定義：

　　安全閥是一種保護系統壓力過高而被破壞的閥門，一旦介質壓力過大超過定值，安全閥會自動打開，從而達到安全保護的作用。

　　安全閥分類：

　　按照結構安全閥可分為重錘杠桿式，彈簧式和脈沖式。

　　重錘杠桿式安全閥：

　　是利用杠桿原理，用質量較小的重錘通過杠桿的放大作用獲得作用于閥門開啟的力，通過移動重錘的位置或者改變重錘的位置來改變作用于閥門的開啟壓力，如左圖所示。其優點是結構簡單，調整準確，適用于高溫高壓場合如鍋爐和壓力較高的容器上。缺點是較笨重加載機構容易因振動而產生泄露，被壓力沖開后不易關閉及保持嚴密。

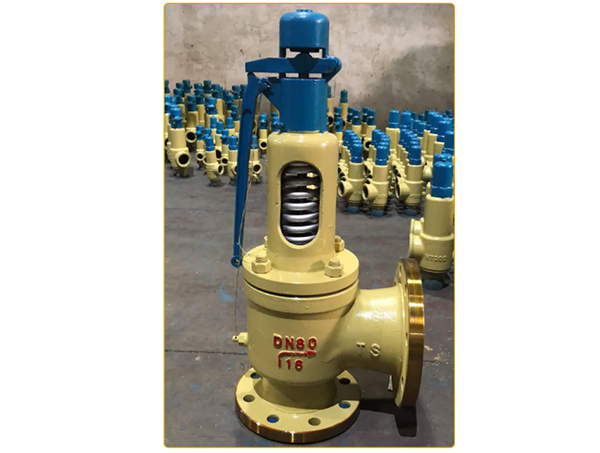

　　彈簧微啟式安全閥：

　　利用壓縮彈簧的力來平衡作用于閥瓣上的力，彈簧的壓縮量可通過調整它上面的螺母來改變，可用來調節安全閥的開啟壓力。優點是結構輕便緊湊，靈敏度高，安裝位置不受限制可用于移動式的壓力容器上。如下左圖所示，缺點是因彈簧的彈力隨著壓縮量的增大而增大，故加載閥門的壓力會隨著壓縮量的增大而增大，這樣就直接使得安全閥不能迅速開啟。

　　脈沖式安全閥：

　　由主閥和輔閥組成，通過輔閥的脈沖作用來帶動主閥的工作。其適用范圍較窄，結構復雜，只適用于安全泄放量很大的鍋爐和壓力容器。在這三種安全閥中，彈簧微啟式安全閥用使用得最為普遍。

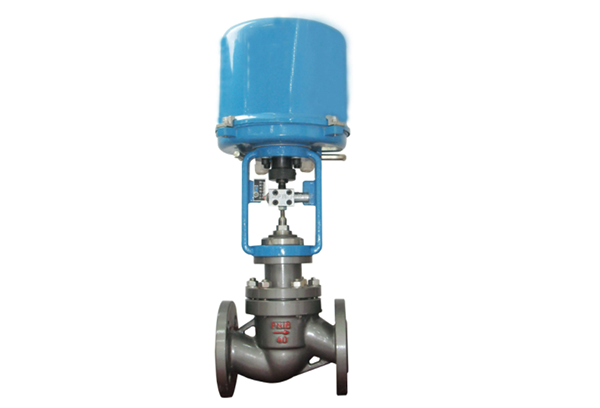

　　電動調節閥

　　電動調節閥定義：

　　電動調節閥由執行機構和位于執行機構下方的閥體組成，執行機構與調節閥經過連接組合，安裝調試后方可使用。

　　電動調節閥原理：

　　通過接收樓宇或工業控制器發出的弱點信號（0－10v或者4－20mA）來改變閥門的開度，從而實現調節介質流量，溫度，壓力等參數。實現自動化調節，達到節能的效果。

　　注意事項：

　　在選配電動調節閥時，有條件最好選用帶手動控制的，這樣可以防止由于電路故障造成的閥門不能正常開啟或關閉的情況發生。如圖中的電動調節閥頂端螺紋型圓盤就是手動調節盤。在使用電動調節閥的過程中要注意定期檢查，檢查執行機構有沒有故障，執行機構與閥軸的連接有沒有出現異常情況。這樣可以保障其安全高效運行。一般來說每隔半個月檢查一次。

　　平衡閥

　　平衡閥定義：

　　平衡閥是一種特殊功能的閥門，它具有良好的流量特性，有閥門開啟度指示，開度鎖定裝置及用于流量測定的測壓小閥。利用專用智能儀表，輸入閥門型號和開度值，根據測得的壓差信號就可直接顯示出流經該平衡閥的流量值，只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試，就可使各用戶的流量達到設定值。

　　平衡閥特點：

　　1、理想的調節性能；

　　2、優秀的截止功能；

　　3、精確到1/10圈的開啟狀態顯示；

　　4、理論流量特性曲線為等百分比特性曲線；

　　5、國家專利型啟閉鎖定裝置；

　　6、對應每個整圈都有因定的流量系數，調試中只要測量出閥門兩端壓差，就可以方便計算出流經閥門的流量；

　　7、聚四氟乙烯和硅膠密封，密封性能可靠；

　　8、內部元件采用YICr18Ni9或銅合金制造，抗腐蝕能力強，使用壽命長；

　　9、內升降閥桿，無須預留操作空間。

　　10、它是一種組合閥。
