一、問題描述及原因分析
1．問題描述
1）濕式系統排氣閥未安裝在配水干管頂部；
2）干式系統或預作用系統快速排氣閥未安裝在配水管的末端；
3）干式系統或預作用系統有壓充氣管道快速排氣閥入口前未設置電動閥；

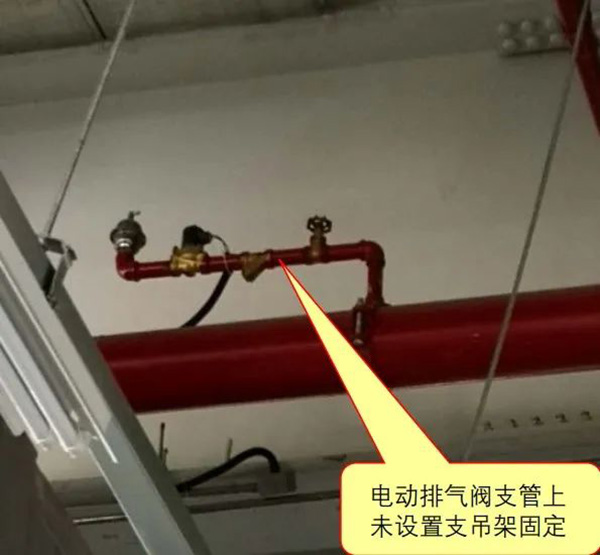

4）水平安裝的電動排氣閥組未設置固定支架，系統管網排氣過程中產生的振動，會造成管路接口泄漏。【圖示1】
圖示1
2．原因分析
消防施工人員未經專業培訓，或施工前未進行技術交底；建設單位和監理單位監管不到位。
二、規范要求及正確做法
1．規范要求
☆《自動噴水滅火系統設計規范》(GB 50084-2017)第4.3.2條第3、4款。
☆《自動噴水滅火系統施工及驗收規范》(GB 50261-2017)第5.1.15條第1款、第5.4.7條。
三、應對措施及防治指南
1．排氣閥應安裝在配水干管頂部、配水管的末端，且應確保無滲漏；
2．干式系統和預作用系統的配水管道應設快速排氣閥。有壓充氣管道的快速排氣閥入口前應設電動閥；
3．管道應固定牢固；閥門等組件應加設承重支架。
來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》
自動噴水滅火系統設計規范》(GB 50084-2017)
第4.3.2條 自動噴水滅火系統應有下列組件、配件和設施：
第3款 應設有泄水閥（或泄水口） 、排氣閥（或排氣口）和排污口；
第4款 干式系統和預作用系統的配水管道應設快速排氣閥。有壓充氣管道的快速排氣閥入口前應設電動閥。
《自動噴水滅火系統施工及驗收規范》(GB 50261-2017)
第5.1.15條 管道支架、吊架、防晃支架的安裝應符合下列要求：

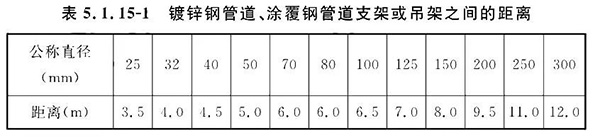

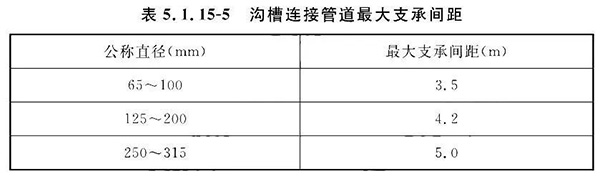

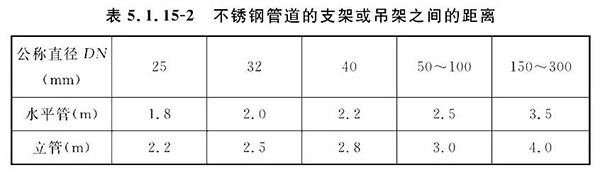

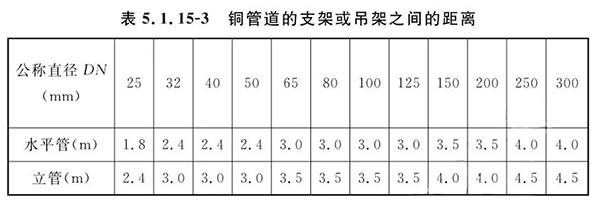

第1款 管道應固定牢固；管道支架或吊架之間的距離不應大于表5.1.15-1~表5.1.15-5的規定。
注：1 在距離各管件或閥門100mm以內應采用管卡牢固固定，特別在干管變支管處；
2 閥門等組件應加設承重支架。
注：1 橫管的任何兩個接頭之間應有支承；
2 不得支承在接頭上。
檢查數量：抽查20%，且不得少于5處。
檢查方法：尺量檢查。
第5.4.7條 排氣閥的安裝應在系統管網試壓和沖洗合格后進行；排氣閥應安裝在配水干管頂部、配水管的末端，且應確保無滲漏。
檢查數量：全數檢查。
檢查方法：觀察檢查和檢查管道試壓和沖洗記錄。
