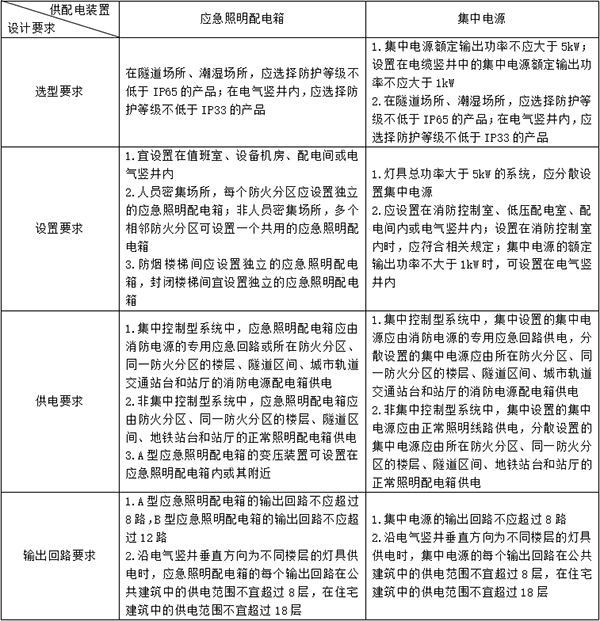

一、燈具供配電裝置的設計

　　二、應急照明控制器的設計

　　（一）應急照明控制器的設計

　　1.應急照明控制器的容量設計

　　任一臺應急照明控制器直接控制燈具的總數量不應大于3200只。

　　2.系統設置多臺應急照明控制器的要求

　　系統設置多臺應急照明控制器時，起集中控制作用的應急照明控制器的控制、顯示功能尚應符合下列規定：

　　（1）應能按預設邏輯自動、手動控制其他應急照明控制器配接系統設備的應急啟動。

　　（2）應能接收、顯示、保持其他應急照明控制器及其配接的燈具、集中電源或應急照明配電箱的工作狀態信息。

　　3.應急照明控制器的供電

　　應急照明控制器的主電源應由消防電源供電，控制器的自帶蓄電池電源應至少使控制器在主電源中斷后工作3h。

　　三、系統線路的選擇

　　地面上設置的標志燈配電線路和通信線路應選擇耐腐蝕橡膠線纜

　　集中控制型系統（除地面設置的燈具外）系統的配電線路應選擇耐火線纜，系統的通信線路應選擇耐火線纜或耐火光纖

　　非集中控制型系統（除地面設置的燈具外）（1）燈具采用自帶蓄電池供電時，系統的配電線路應選擇阻燃或耐火線纜

　　（2）燈具采用集中電源供電時，系統的配電線路應選擇耐火線纜

　　四、集中控制型系統的控制設計

　　（1）在非火災狀態下系統正常工作模式設計要求

　　1）應保持主電源為燈具供電。

　　2）系統內所有非持續型照明燈宜保持熄滅狀態，持續型照明燈的光源應保持節電點亮模式。

　　3）具有一種疏散指示方案的區域，區域內所有標志燈應按該區域疏散指示方案保持節電點亮模式。需要借用相鄰防火分區疏散的防火分區，區域內相關標志燈應按該區域可借用相鄰防火分區疏散工況條件對應的疏散指示方案保持節電點亮模式。

　　（2）在非火災狀態下系統主電源斷電后，系統的控制設計要求

　　1）集中電源或應急照明配電箱應聯鎖控制其配接的非持續型照明燈的光源應急點亮，持續型燈具的光源由節電點亮模式轉入應急點亮模式；燈具持續應急點亮時間應符合相關規定，且不應超過0.5h。

　　2）系統主電源恢復后，集中電源或應急照明配電箱應聯鎖控制其配接燈具的光源恢復原工作狀態；或燈具持續點亮時間達到設計文件規定的時間，且系統主電源仍未恢復供電時，集中電源或應急照明配電箱應聯鎖控制其配接燈具的光源熄滅。

　　（3）在非火災狀態下任一防火分區、樓層、隧道區間、地鐵站臺和站廳的正常照明電源斷電后，系統的控制設計要求

　　1）集中電源或應急照明配電箱應在主電源供電狀態下，聯鎖控制其配接的非持續型照明燈的光源應急點亮，持續型燈具的光源由節電點亮模式轉入應急點亮模式。

　　2）該區域正常照明電源恢復供電后，集中電源或應急照明配電箱應聯鎖控制其配接的燈具恢復原工作狀態。

　　（4）系統自動應急啟動控制設計要求

　　1）應由火災報警控制器或火災報警控制器（聯動型）的火災報警輸出信號作為系統自動應急啟動的觸發信號。

　　2）應急照明控制器接收到火災報警控制器的火災報警輸出信號后，應自動執行下列控制操作：

　　①控制系統所有非持續型照明燈的光源應急點亮，持續型燈具的光源由節電點亮模式轉入應急點亮模式。

　　②控制B型集中電源轉入蓄電池電源輸出，B型應急照明配電箱切斷主電源輸出。

　　③A型集中電源應保持主電源輸出，待接收到其主電源斷電信號后，自動轉入蓄電池電源輸出；A型應急照明配電箱應保持主電源輸出，待接收到其主電源斷電信號后，自動切斷主電源輸出。

　　（5）系統手動應急啟動控制設計要求

　　1）控制系統所有非持續型照明燈的光源應急點亮，持續型燈具的光源由節電點亮模式轉入應急點亮模式。

　　2）控制集中電源轉人蓄電池電源輸出，應急照明配電箱切斷主電源輸出。

　　五、非集中控制型系統的控制設計

　　（1）在非火災狀態下系統的正常工作模式設計要求

　　1）應保持主電源為燈具供電。

　　2）系統內非持續型照明燈的光源應保持熄滅狀態。

　　3）系統內持續型燈具的光源應保持節電點亮狀態。

　　（2）在非火災狀態下非持續型照明燈感應點亮設計要求

　　在非火災狀態下，非持續型照明燈在主電源供電時可由人體感應、聲控感應等方式點亮，但燈具的感應點亮不應影響燈具的應急啟動功能。

　　（3）系統手動應急啟動控制設計要求

　　1）燈具采用集中電源供電時，應能手動操作集中電源，控制集中電源轉入蓄電池電源輸出，同時控制其配接的所有非持續型照明燈的光源應急點亮，持續型燈具的光源由節電點亮模式轉入應急點亮模式。

　　2）燈具采用自帶蓄電池供電時，應能手動操作切斷應急照明配電箱的主電源輸出，同時控制其配接的所有非持續型照明燈的光源應急點亮，持續型燈具的光源由節電點亮模式轉入應急點亮模式。

　　（4）在設置區域火災報警系統的場所，系統自動應急啟動控制設計要求

　　1）燈具采用集中電源供電時，集中電源接收到火災報警控制器的火災報警輸出信號后，應自動轉入蓄電池電源輸出，并控制其配接的所有非持續型照明燈的光源應急點亮，持續型燈具的光源由節電點亮模式轉入應急點亮模式。

　　2）燈具采用自帶蓄電池供電時，應急照明配電箱接收到火災報警控制器的火災報警輸出信號后，應自動切斷主電源輸出，并控制其配接的所有非持續型照明燈的光源應急點亮，持續型燈具的光源應由節電點亮模式轉入應急點亮模式。

　　六、備用照明設計

　　避難間（層）及配電室、消防控制室、消防水泵房、自備發電機房等發生火災時仍需工作、值守的區域，應同時設置備用照明、疏散照明和疏散指示標志。

　　系統備用照明的設計要求：

　　（1）備用照明燈具可采用正常照明燈具，在火災時應保持正常的照度。

　　（2）備用照明燈具應由正常照明電源和消防電源專用應急回路互投后供電。
