擋煙垂壁是指安裝在吊頂或樓板下或隱藏在吊頂內，火災時能夠阻止煙和熱氣體水平流動的垂直分隔物。

　　擋煙垂壁是用不燃材料制成，垂直安裝在建筑頂棚、梁或吊頂下，能在火災時形成一定的蓄煙空間的擋煙分隔設施。設置擋煙垂壁是劃分防煙分區的主要措施。擋煙垂壁、結構梁及隔墻形成蓄積火災煙氣的儲煙倉，火災時，通過排煙系統將儲煙倉內煙氣排除。

形式

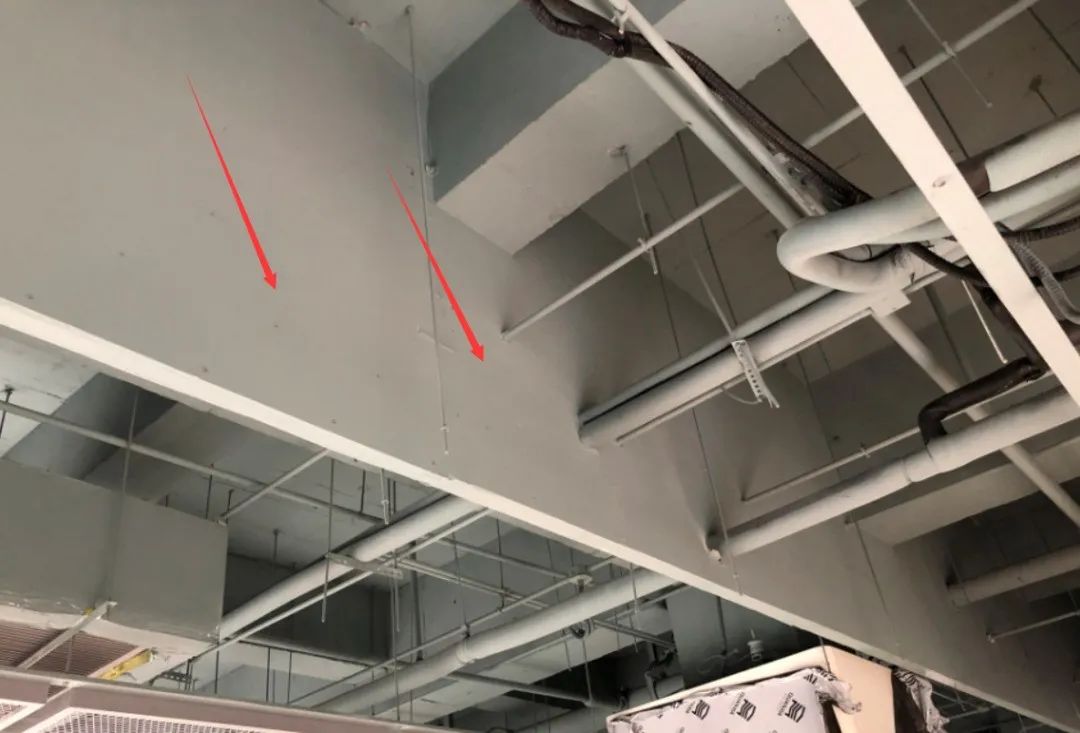

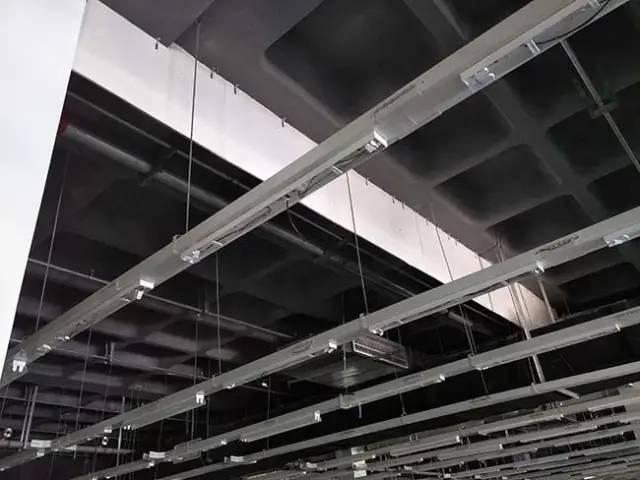

　　1.固定式剛性擋煙垂壁是一種固定式擋煙產品，符合國家防火建筑設計規范，該產品以透明夾鋼絲的特種防火玻璃為主要村料，并配有固定件。防煙效果好、美觀大萬、安遂萬便，不用維修和保養，適合復雜多變的擋煙分區，其透明的特點能滿足室內裝飾設計要求。防火玻璃中間鑲有鋼絲，提高了擋煙垂壁的安全性，即使發生碰撞等意外事故，破璃碎裂后也不會垮塌墜落，保護行人安全。一般垂壁高為≥500mm，長度尺寸不限，可多臺組合而成，是目前比校理想火災時能夠阻止煙和熱氣體水平流動的垂直分隔物。

　　固定式擋煙垂壁的主要材料有鋼板、防火玻璃、不燃無機復合板、無機纖維織物等。

　　（1）制作擋煙垂壁的金屬板材的厚度不應小于0.8mm，其熔點不應低于750℃。

　　（2）制作擋煙垂壁的不燃無機復合板的厚度不應小于10.0mm。

　　（3）制作擋煙垂壁的玻璃材料應為防火玻璃。

　　（4）采用不燃無機復合板、金屬板材、防火玻璃等材料制作剛性擋煙垂壁的單節寬度不應大于2000mm；采用金屬板材、無機纖維織物等制作柔性擋煙垂壁的單節寬度不應大于4000mm。

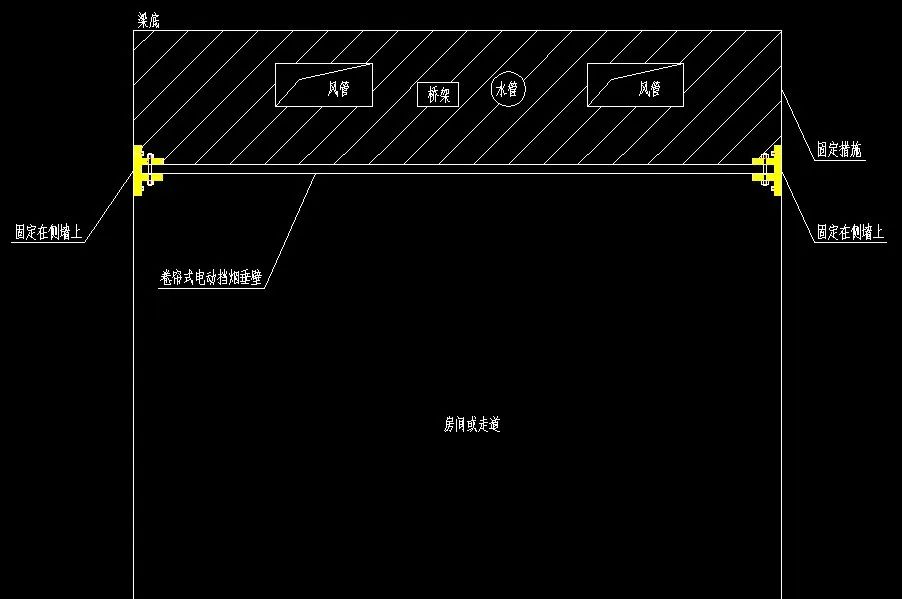

　　2.活動式柔性擋煙垂壁采用阻燃材料組成，平時軟質擋煙垂壁布卷繞在電動滾筒上且置于室內吊頂上方向，當消防控制中心發出火警信號或直接接受“煙溫感”信號時，軟質擋煙垂壁在電動滾筒的驅動下迅速垂落至設定高度，形成若干煙區分隔，由排煙機將煙氣排出室外。

　　（1）卷簾式擋煙垂壁擋煙部件（單節）由兩塊或兩塊以上織物縫制時，搭接寬度不得小于20mm，采用多節垂壁搭接的形式使用時，卷簾式擋煙垂壁的搭接寬度不得小于100mm；翻板式擋煙垂壁的搭接寬度不得小于20mm。活動式擋煙垂壁與建筑結構（柱或墻）面的縫隙不應大于60mm。

　　（2）卷簾式擋煙垂壁的運行速度不得小于0.07m/s；翻板式擋煙垂壁的運行時間應小于7s。

　　工作原理

　　可按一個單元或多個單元制作安裝，控制機構裝于墻面或柱面上，當發生火災時，控制中心輸出信號，使電機或執行機構啟動，擋煙垂壁開始工作(也可用手動按鈕控制或煙傳感器控制)，形成一帶高500mm～800mm的擋煙垂壁，各單元徐徐上升直到恢復原位。展開、收回相關設備聯動也可實現自動控制。

　　什么情況下需要安裝擋煙垂壁?

　　當建筑需要設置防排煙系統并需要劃分防煙分區時，則采用防煙垂壁進行防煙分隔。

　　在沒有設置防排煙設施的建筑中不需要采用擋煙垂壁，需要設置時須嚴格安裝消防規范執行，擋煙垂壁的作用是形成防煙分區，在頭頂上組成若干儲煙池，在火災情況下收集煙氣，防止煙氣擴散。擋煙垂壁邊沿與建筑物結構表面應保持較小距離，此距離不應大于20mm。

　　擋煙垂壁是一種很常用的消防設施，在火災發生時能夠有效進行煙區隔離分割，從而為人們的逃生疏散爭取寶貴時間。這種消防設施在沒有火情的時候多是卷起來的，只有在發生火災接收到煙感之后才會垂落，平時安全的時候屬于隱藏狀態，因此相比起防火門窗之類的防火設施很多人并不太了解這種防火設施， 但是卻不影響這種設備在火災時發揮的作用和效果。為了讓大家更好的了解認識這種設備，下面就為大家介紹一下這種設備是如何發揮防火作用的。

　　擋煙垂壁不同于防火門、窗，本體就直接就具有且發揮防火作用，而是需要有控制中心來接收外界煙感信號，才能夠發揮作用。接收到信號后，就會自動啟動垂壁的下落程序，其中的動力主要來自電機，垂壁下落來達到與煙區隔離的目的。大家不用擔心下落速度過慢，一般來說在6秒之內都能夠垂落完成，在防火作用速度和效果上是沒有任何問題的。另外整個帶高通常為500mm以上，從通用上來考慮，大于800mm的很少，如果需要通常得特別定制。

　　從擋煙垂壁發揮防火作用的原理來看是很簡單的，核心內容就是煙感信號的輸出與輸入，用來擋煙的部分達到一定的距離高度，就能夠有效的將橫向流動而來的煙氣進行隔離，與此同時這種設施多配套有相應的排煙裝置，雙重作用下能夠更好的起到防火和爭取救援時間的作用。

　　主要技術性能要求

　　1)外觀

　　(1)擋煙垂壁的標牌應牢固，標識應清楚。

　　(2)擋煙垂壁金屬零部件表面不允許有裂紋、壓坑及明顯的凹凸、錘痕、毛刺、孔洞等缺陷;其表面必須做防銹處理，涂層、鍍層應均勻，不得有斑剝、流淌現象。

　　(3)卷簾式擋煙垂壁的擋煙部件不允許有撕裂、缺角、挖補、破洞、傾斜、跳線、斷線、經緯紗密度明顯不勻及色差等缺陷;其表面應平直、整潔、美觀。

　　(4)各零部件的組裝、拼接處不允許有錯位。

　　2)材料及零部件

　　(1)擋煙垂壁所用的各種原材料必須符合相應國家標準或行業標準的規定。

　　(2)擋煙垂壁所用的電機及控制箱(含按鈕盒)應是經國家檢測機構檢驗合格的產品。

　　(3)擋煙垂壁擋煙部件在(200±15)℃、(25±5)Pa差壓時的漏煙量應不大于25m/(m·h)。

　　(4)卷簾式擋煙垂壁擋煙部件若由兩塊或兩塊以上織物縫制時，其搭接寬度應不小于20mm。

　　(5)單節擋煙垂壁的寬度不能滿足防煙分區要求時，可用多節垂壁以搭接的形式安裝使用，且搭接寬度應滿足:

　　a)卷簾式擋煙垂壁應不小于100mm;

　　b)翻板式擋煙垂壁應不小于20mm。

　　(6)擋煙垂壁邊沿與建筑物結構表面應保持最小距離，此距離不應大于20mm。

　　(7)卷簾式擋煙垂壁必須設置重量足夠的底梁，以保證垂壁運行的順利、平穩。

　　3)控制方式

　　(1)擋煙垂壁應與煙感探測器聯動。當煙感探測器報警后，擋煙垂壁能自動下降至擋煙工作位置。

　　(2)擋煙垂壁接收到消防控制中心的控制信號后，應能下降至擋煙工作位置。

　　(3)系統斷電時，擋煙垂壁能自動下降至擋煙工作位置。

　　4)運行性能

　　(1)卷簾式擋煙垂壁電動下降或機械下降的運行速度應≥0.07m/s。翻板式擋煙垂壁電動下降或機械下降的運行時間應<7s。

　　(2)擋煙垂壁應設置限位裝置，當其運行至上、下限位時，能自動停止。

　　5)可靠性

　　(1)經1000次啟閉操作后，擋煙垂壁應能正常運行。直徑為(6±0.1)mm的探棒或長度為(15±0.1)mm、寬度為(24±0.1)mm的試塊不能穿過擋煙垂壁的擋煙部件。

　　6)抗風擺性能

　　當擋煙垂壁承受(5±1)m/s風速時，其垂直偏角應不大于15°。

　　7)耐高溫性能

　　擋煙垂壁在(620±20)℃溫度下保持30min，其完整性不應破壞。
