一、工程概況

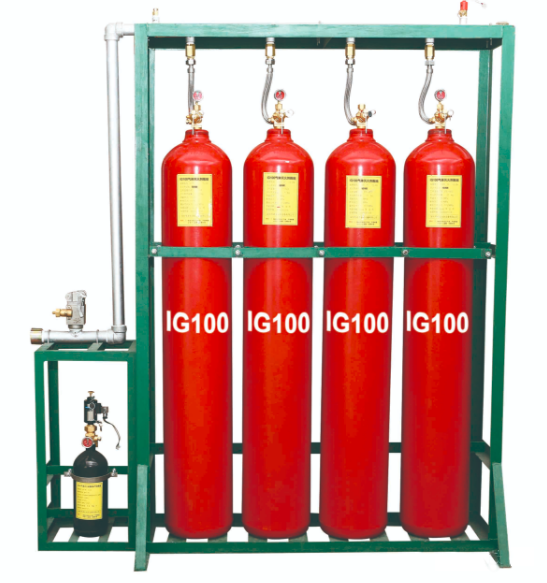

某建筑內數據中心長12m，寬8m，室內凈高3.5m，設計環境溫度為24°C~26°C，擬采用IG100氣體滅火系統。
二、主要設計參數
1、滅火設計濃度C=38.3%（按電子產品火災）
2、防護區最低環境溫度T=24°C

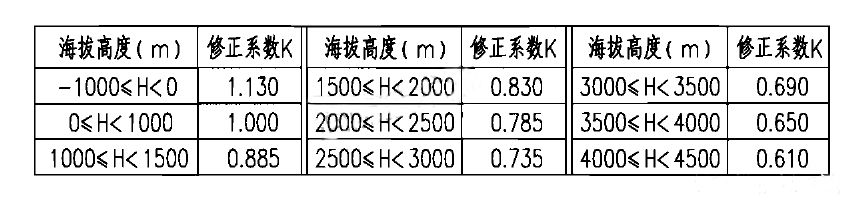

3、防護區海拔高度修正系數K=1
4、防護區內圍護結構承受內壓的允許壓強P=1200Pa
5、IG100滅火劑充裝密度=1.1652kg/m?（15MPa，20°C時）
三、計算防護區容積
V=12×8×3.5=336m3
四、IG100滅火劑設計用量計算
防護區內環境溫度為24°C時IG100的蒸汽比容
S=0.799678+0.00293T=0.87（m3/kg）

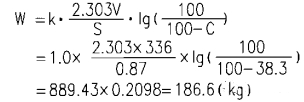

防護區內全淹沒滅火設計用量：
圖片按設計用量的2%估算噴放剩余量，則系統滅火劑儲存量為：186.6×1.02=190.33（kg）
五、計算儲瓶數

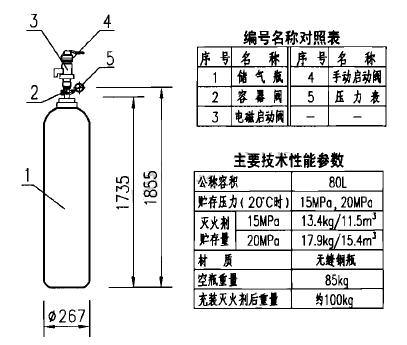

根據每瓶80L鋼瓶充裝13.4kg滅火劑，得出：
n=190.33÷13.4=14.20（瓶）
設計采用15只儲氣鋼瓶，滅火劑實際儲存量為201kg。
六、計算防護區應布置噴嘴數量
根據單個噴嘴保護面積不宜大于30m2，得出：
n=96/30=3.2（個）
設計按4只噴嘴布置，每只噴嘴的IG-100氣體滅火劑噴放流量為：
Q=（13.4×15）÷4=50.25（kg/只）
根據管徑估算表 ，選用DN25或DN32的噴嘴接管。
七、防護區泄壓口
泄壓面積
選用CX545107型泄壓閥，實際泄壓面積為0.098m2。
注：本例題方案和初步設計階段IG-100系統滅火劑用量按淹沒系數乘以防護區容積，再除以IG-100的蒸汽比容估算為：24℃時38.3%滅火設計濃度IG-100的淹沒系數0.478，蒸汽比容0.87，W=0.478×336÷0.87=184.61（kg），與上面計算結果186.6kg基本接近。
